Lociranje podzemnih kablov in cevi: Varno izvajanje del s sistemom C.Scope MXL4-D in MXT4-D

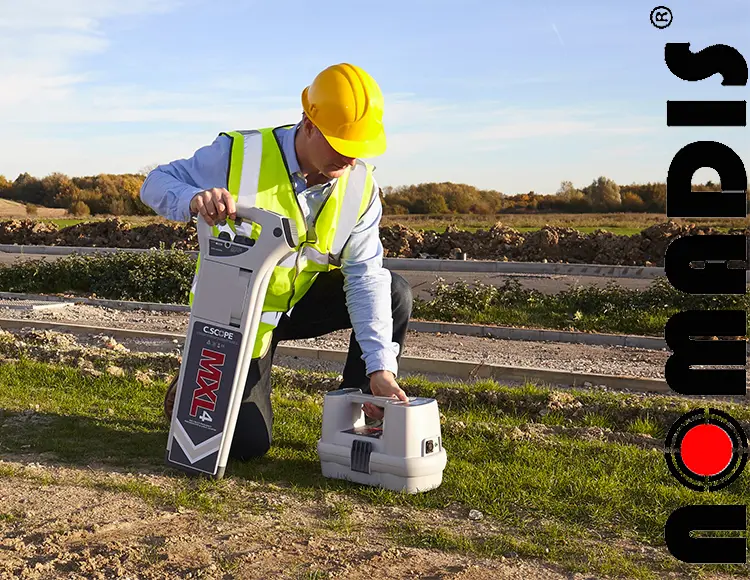

Pri vsakem strojnem izkopu na urbanih ali industrijskih površinah operaterje loči le nekaj centimetrov od potencialne nevarnosti. Prekinitev 20 kV energetskega kabla, preboj plinovoda ali pretrganje magistralnega voda ne prinašata le visokih stroškov zastoja in odškodnin, temveč neposredno ogrožata človeška življenja. Sodobni digitalni sistem C.Scope MXL4-D v navezi z generatorjem MXT4-D predstavlja industrijski standard za zanesljivo trasiranje podzemnih vodov in določanje globine do 5 metrov.

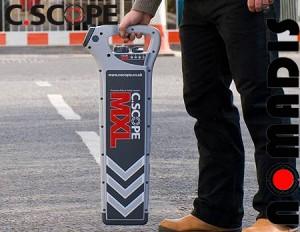

1. Samostojno delo z lokatorjem C.Scope MXL4-D: Kdaj zadošča pasivni pregled?

Pri pasivnem odkrivanju lokator sprejema elektromagnetna polja, ki jih vodniki sevajo sami po sebi ali pa jih prestrezajo iz okolice. To je obvezna faza varnostnega pregleda (site sweeping) pred postavitvijo gradbišča in začetkom izkopavanja.

• POWER način (50 Hz – 400 Hz): Detektira magnetno polje, ki nastane, ko skozi kabel teče izmenični tok.
  Terenska izkušnja: Sam kabel pod napetostjo brez porabnika (npr. javna razsvetljava podnevi ali priključek na nenaseljeno novogradnjo) ne oddaja zaznavnega polja. Zaznati ga je mogoče le, ko skozenj dejansko teče tok.
• RADIO način (10 kHz – 30 kHz): Zaznava VLF radijske signale dolgih valov, ki jih kovinski vodniki prestrezajo kot antene in ponovno sevajo v okolico.
  Terenska izkušnja: Idealen za odkrivanje kovinskih plinovodov, vodovodov in neaktivnih telefonskih kablov z oklopom do globine 2 m, čeprav na njih ni nobenega električnega toka.
• ALLSCAN način (50 Hz – 33 kHz): Sočasno spremlja celoten frekvenčni spekter. Izjemno uporaben za hiter mrežni pregled terena pred prvo zarezo z bagerjem.

2. Aktivno trasiranje z generatorjem MXT4-D: Popoln nadzor in meritev globine

Uporaba generatorja signala operaterju omogoča, da v izbrani vodnik vnese specifičen, moduliran signal, ki ga lokator MXL4-D zanesljivo prepozna in popolnoma loči od industrijskega šuma ter elektromagnetnih motenj (EMI).

Tri metode prenosa signala z MXT4-D na vodnik:

1. Direktni galvanski priklop: Rdeči vodnik pripnemo na dostopen del cevi ali kabla (ventil, hidrant, ščit), črni vodnik pa na ozemljitveni klin, zabit v tla pod kotom 90° glede na traso. To zagotavlja najčistejši signal in največji doseg.
2. Signalne klešče: Indukcijske klešče objamejo kabel, kar omogoča varen vnos signala na vodnike pod napetostjo brez prekinitve delovanja omrežja.
3. Indukcija s površja: Generator postavimo neposredno nad predvideno traso; vgrajena antena inducira signal v vodnik pod zemljo brez fizičnega stika.

Prednost hkratnih frekvenc: Zakaj 33 + 131 kHz?

• 131 kHz: Visoka frekvenca preskoči manjše izolacijske prekinitve in se oprime tankih profilov (oplaščeni optični kabli, telefonski vodi, krmilni kabli javne razsvetljave).
• 33 kHz: Zanesljiv industrijski standard z minimalnim uhajanjem signala na sosednje vode.
• 8 kHz in 512/640 Hz: Nizki frekvenci za sledenje na izjemno dolgih razdaljah (cevovodi).
