Kako locirati plastične cevi in optične trase? Vodič za trasiranje s sondami Vesala in lokatorjem C.Scope MXL4-D

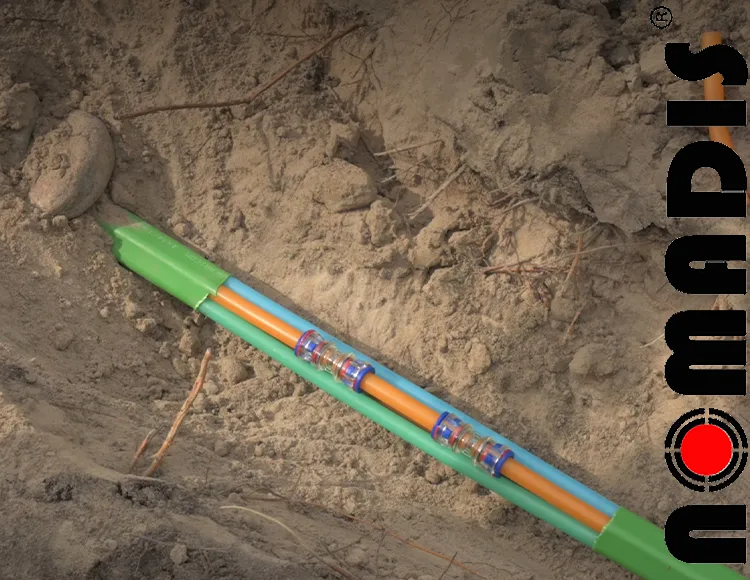

Pri polaganju optičnih omrežij (FTTH), vpihovanju kablov ali vzdrževanju alkaten in PVC cevovodov se izvajalci soočajo z osnovnim fizikalnim izzivom: plastika ne prevaja elektrike in ne oddaja elektromagnetnega polja. Standardni postopki površinskega zaznavanja so pri nekovinskih ceveh neuporabni. Ko se optični kabel ali kaliber pri vpihovanju nepričakovano ustavi, lahko slepo kopanje po celotni trasi povzroči večdnevne zamude in visoke nepotrebne stroške.

Kako locirati PVC cevi, alkaten, mikrocevke za optiko in razne nekovinske cevi?

Učinkovita in hitra rešitev je vnos točkovnega oddajnika – baterijske oddajne mikro sonde Vesala – neposredno v cev, ki jo na površju zanesljivo spremlja lokator C.Scope MXL4-D.

Kako deluje sistem točkovnega oddajanja v cevi?

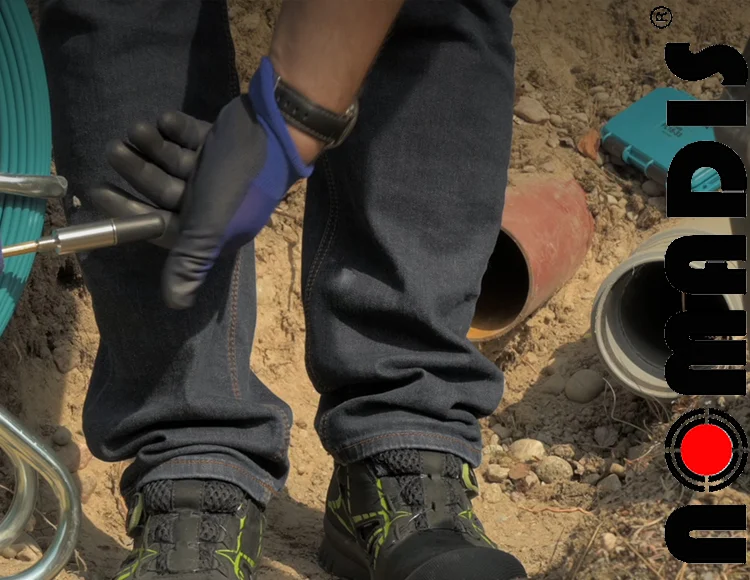

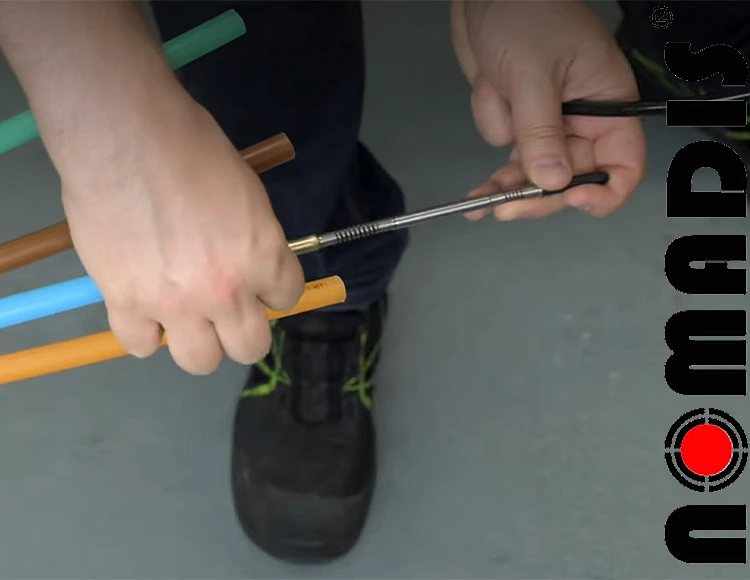

Sonda, nameščena na konico potisne palice (foršpana) ali vpihana z zračnim tokom, ustvarja koncentrirano elektromagnetno polje na frekvenci 33 kHz. Ta signal brez težav prehaja skozi plastično steno cevi, zemljino, pesek in asfalt neposredno do anten v lokatorju na površju.

Katero sondo Vesala izbrati za premer vaše cevi?

Finsko podjetje Vesala je vodilni razvijalec mikrosond, prilagojenih najzahtevnejšim pogojem gradnje telekomunikacijskih omrežij:

• Vesala Nanosonde MPL4-33 (premer le 4,6 mm):
  Ena najmanjših sond na svetu. Namenjena za telekomunikacijske mikrocevke notranjih premerov že od 6 mm dalje. Zaradi fleksibilne izvedbe jo je mogoče z optičnim kablom ali kalibrom neposredno vpihovati.
• Vesala Microsonde MPL6-33 (premer 6,5 mm):
  Idealna izbira za mikrocevke notranjega premera 8 do 10 mm. Odlikuje jo vrhunska prehodnost skozi 90° zavoje in kolena.
• Vesala Minisonde MPL9-33 (premer 9,0 mm z M6 navojem):
  Robustna sonda za standardne zaščitne cevi in večje optične cevi. Preprosto se privije na standardne potisne palice (foršpane).
• Vesala VMS3-33 (premer 28 mm):
  Močna sonda za meteorne, fekalne in drenažne cevi ter večje zaščitne cevi, kjer je potreben močan signal na večjih globinah.

Ključne prednosti za izvajalce optičnih omrežij

• Lokalni točkovni izkop: Namesto odpiranja več deset metrov asfalta ali pločnika se izvede točkovni izkop velikosti le 50 × 50 cm točno nad mestom zamašitve.
• Brez zastojev pri vpihovanju: Hitro odkrijte stisnjeno mikrocevko, vdor vode ali zmečkan spoj na trasi.
• Ena naprava za vse naloge: Lokator C.Scope MXL4-D podpira tako klasično delo s kabli kot delo s 33 kHz sondami – monterji na terenu ne potrebujejo dveh različnih naprav.
